多針避雷針,接閃器,多針優化避雷針-
一、產品用途
歐姆雷盾多針式球形避雷針是在普通避雷針的基礎上發展起來的一種新型直擊雷防護產品，它能減小被保護物受雷概率。基于最新的雷電研究和技術的領先雷電保護系統在同等條件（高度）下，比普通避雷針保護范圍大。
本產品廣泛適用于移動基站、建筑物、倉庫、水泵站、衛星小站、機場設備、氣象臺站、石油氣站、軍事基地、通信基站等范圍的直擊雷防護。
二、工作原理
多針式球形避雷針是無感性、低阻抗的金屬內導體引下線。在雷雨天氣，高樓上空出現帶云層時，避雷針和高樓頂部都會感應上大量電荷。由于避雷針針尖是尖的，而靜電感應時，導體尖端總是聚集了最多的電荷。這樣，避雷針就聚集了大部分電荷。避雷針又與這些帶電云層形成了一個電容器，由于它較尖，即這個電容器的兩極板正隊面積很小，電容也就很小，也就是說它所能容納的電荷很少。而它又聚集了大部分電荷，所以當云層上電荷較多時，避雷針與云層之間空氣就很容易被擊穿成為導體。這樣帶電云層形成通路，而避雷針又是接地的。避雷針就可以把云層上的電荷導入大地，使其不對高層建筑構成危險，保證了它的安全。避雷針把接閃后的雷電電流通過引下線以及建筑物之防雷主引下線連接輸送到大地，并使被保護的天線鐵塔或建筑物不發生側擊和帶電。在大多數的情況下靜電場電纜的沖擊小于鐵塔阻抗的1／10，避免建筑物或鐵塔帶電，消除閃絡。
三、規格

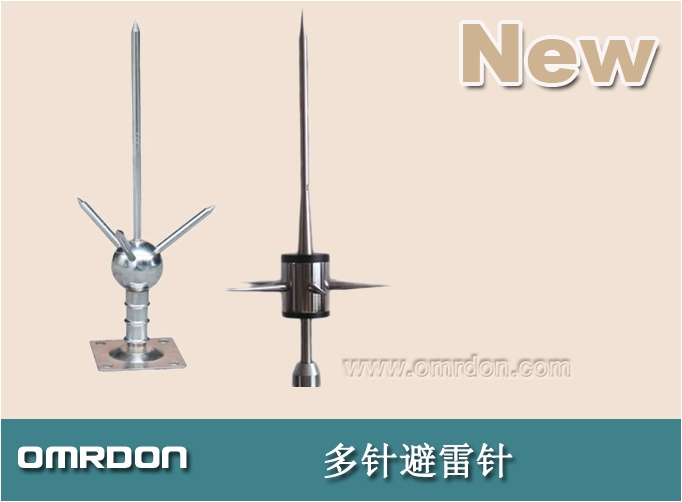

小號型號：OML-DD3/350，350mm高
中號型號：OML-DD3/600，600mm高
（材料304不銹鋼,高度及材料可根據客戶要求定制）
避雷針保護半徑計算公式：
應用滾球法，避雷針在地面上的保護半徑的計算可見以下方法。
1.避雷針高度h≤hR時的計算：
距地面hr處作條平行于地面的平行線。以針尖O為圓心，hr為半徑作弧線交于平行線A、B兩點。分別以A、B為圓心，hr為半徑作弧線，該弧線與針尖O相交并與地面相切，這樣，從弧線起到地面就是保護范圍。保護范圍是一個對稱的錐體。
避雷針在hx高度的xx＇平面上和在地面上的保護半徑，按下列公式計算確定。下式中：
rx——避雷針保護高度xx＇平面上的保護半徑；
hr——滾球半徑，（根據國家防雷規范確定：一類建筑物為25米，二類建筑物為45米，三類建筑物為60米）
hx——被保護建筑物的高度；
h ——避雷針高度
ro——避雷針在地面上的保護半徑。
四、避雷針安裝

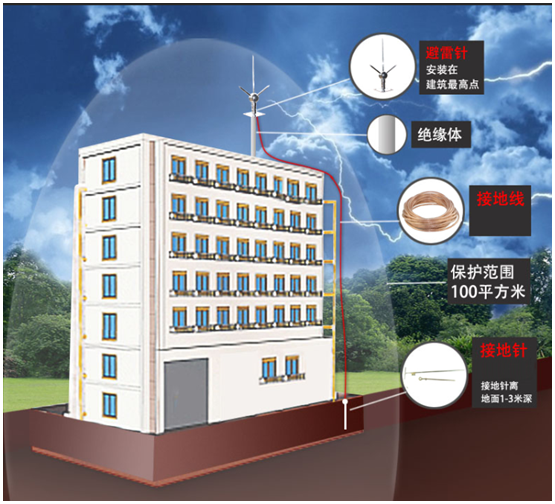

1.安裝：在建筑物之至高處安裝。
2.采取自下而上的施工程序：首先安裝集中接地裝置，后連接引下線，最后安裝接閃器。底部法蘭或金屬結構的主塔應有兩處與接地體對稱連接引下線及建筑物之防雷主引下線
3.避雷針（帶）與引下線之間的連接應采用焊接。
4.避雷針（帶）的引下線及接地裝置使用的緊固件均應使用鍍鋅制品。當采用沒有鍍鋅的地腳螺栓時，應采取防腐措施（如瀝青）
五、安裝注意事項
1．按被保護建筑物的面積、高度、所在地雷暴日及地理環境校正系數、建筑物使用性質等選擇避雷針，并確定避雷針立桿高度。
2．安裝時各部件間要連接可靠，安裝完成后，各連接處或金屬表面涂鍍層有損傷處，應做好防銹處理。
3．避雷針應通過引下線與女兒墻上的避雷帶或地網連接，要求接地電阻值≤10Ω。在土壤電阻率高的地區，可適當放寬對接地電阻的要求。
4．避雷針投入使用后，每年雷雨季節前應進行檢查：各連接部位的連接是否牢固，引下線與接地系統連接是否可靠。
