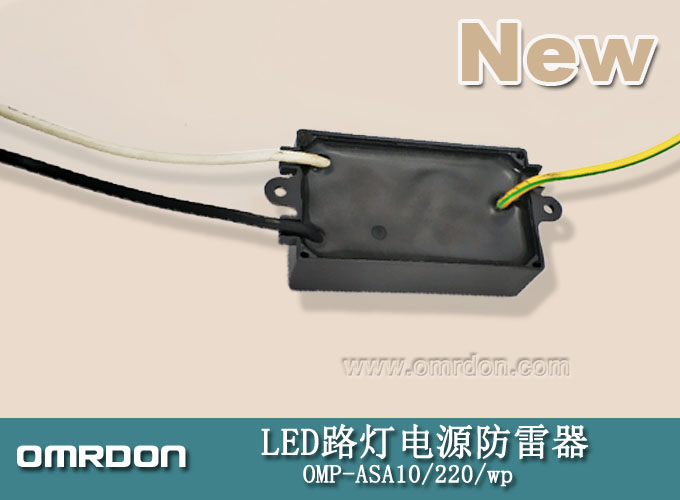

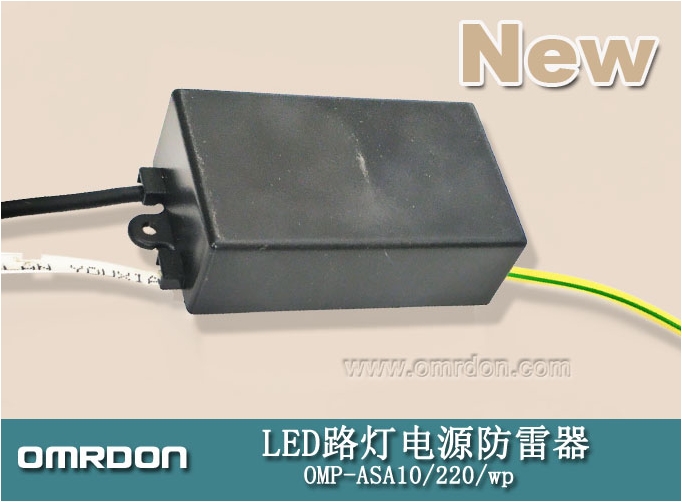

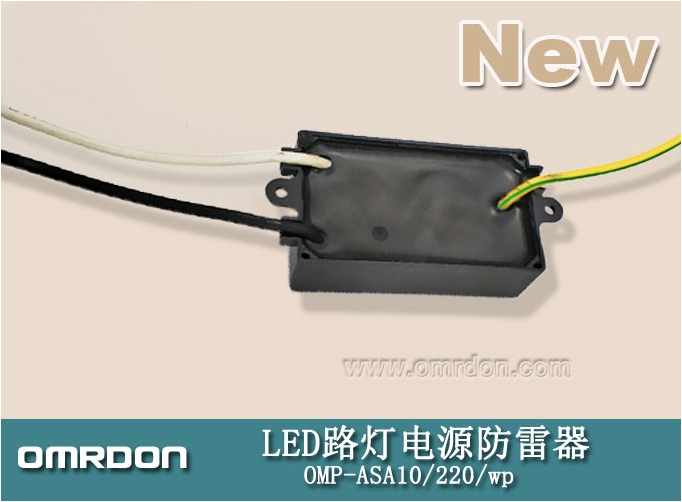

OMP-ASA10/220/WP LED路燈電源防雷器-
歐姆雷盾（OMRDON）WP型交流電源防雷器專業用于LED路燈設備的防雷保護，具有節能、環保和更長使用壽命的LED照明系統現已得到廣泛應用。但是，即使再好的技術也會有短板，對于LED來說，即對雷擊浪涌和操作過電壓造成的電涌極其敏感。由于暴露在戶外環境，LED照明系統面臨受到電涌沖擊而導致的電源模塊失效，LED元件損壞及照明效率降低等危害。
| 型號 | OMP-ASA10/220/WP |
| 額定工作電壓 (Un) | AC220V |
| 最大持續工作電壓（Uc） | AC275V |
| 標稱放電電流 (In)(8/20μs) | 5KA |
| 最大放電電流(Imax)(8/20μs) | 10KA |
| 電壓保護水平（8/20μs In） (Up) | ≤1.2KV |
| 保護模式 | L-PE,N-PE,L-N |
| 響應時間 | ≤25ns |
| 規格尺寸 | 80×38×22mm |
| 接入導線截面(L/+,N/-) | ≥1.5mm2 |
| 接入接地線截面(PE) | ≥2.5mm2 |
| 工作環境 | 環境溫度：－40℃～＋85℃；海拔≤3km |
| 相對濕度 ≤95% | ≤95% |
| 安裝 并聯安裝 | 并聯安裝 |
| 外殼材料 阻燃塑料 | 阻燃塑料 |
| 測試依據 | GB18802.1、IEC61643-1 |
工作原理
電涌保護器（SPD）是電子設備雷電防護中不可缺少的一種裝置，其作用原理是在正常情況下，電涌保護器處于極高的電阻狀態，從而保證電源系統正常工作；當系統線路上出現電涌過電壓、過電流時，SPD的電阻突變或持續下降為低阻抗，SPD立即在納秒級的時間內導通，將電涌能量通過SPD泄放入大地；當電涌過后，電涌保護器又迅速恢復為高阻狀態，從而不影響系統正常供電。
防雷器安裝注意事項
1.防雷器輸出端所有端口均連接被保護設備。
2.火線、零線請勿接反或接錯。
3.防雷器安裝在被保護設備前端越近效果越好。
4.設備需要定期檢查，產品劣化后必須立即更換。
5.切記不可帶電作業。
6.接地一定要良好且接地電阻不大于4歐姆。
7.防雷器前端需加裝短路裝置確保避免防雷器劣化后短路引起火災。
產品應用和安裝位置
· 通流容量大，殘壓低， 響應時間快；
· 漏電流及變化率??；
· 采用特殊沖擊熔片，具有高可靠性；
· 核心元件采用國際知名品牌，性能優異，工作穩定可靠；
· 工藝考究，能在酸、堿、塵、鹽霧及潮濕等惡劣環境下長期工作；

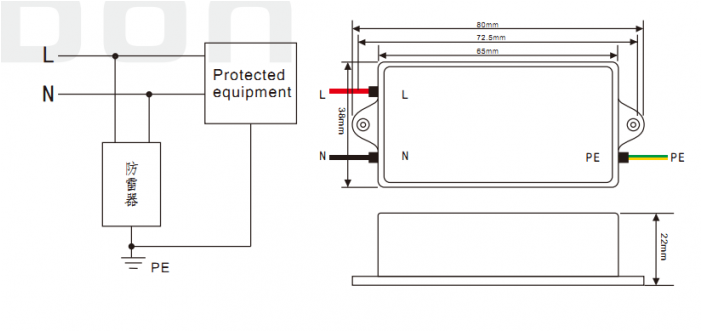

防雷器尺寸圖示：
