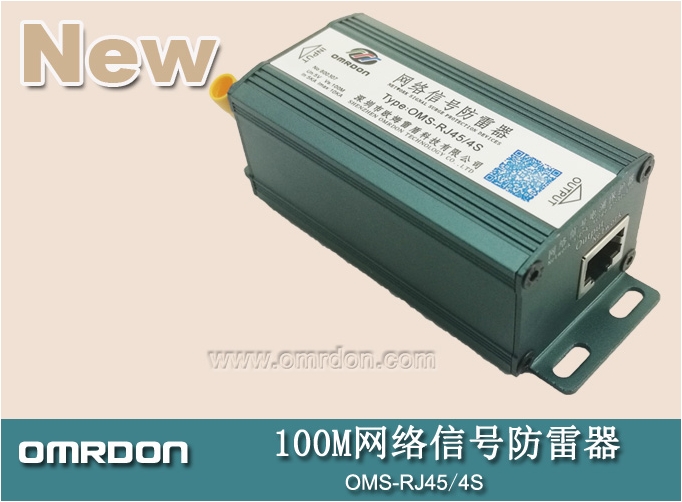

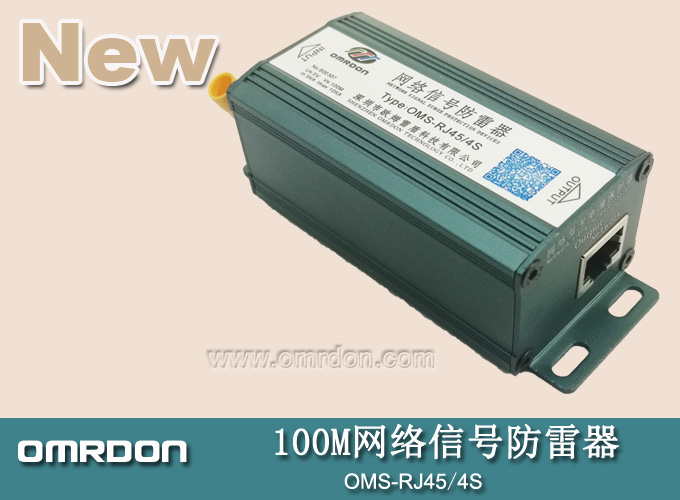

百兆網絡防雷器 網絡電涌保護器 網絡信號避雷器 OMS-RJ45/4S-
產品介紹：
歐姆雷盾（OMRDON）單路（網絡電涌保護器、網絡信號避雷器、網絡信號過壓保護器）用于保護敏感的以太網100M高速網絡通信線路;廣泛用于計算機網絡通信傳輸系統、網絡交換機、大型路由器等網絡設備;使其免受雷電感應電壓、電網電壓波動干擾、靜電放電和大負載啟動產生的瞬間沖擊電涌電壓所造成的重大損壞。
工作原理：
電涌保護器（SPD）是電子設備雷電防護中不可缺少的一種裝置，其作用原理是在正常情況下，電涌保護器處于極高的電阻狀態，從而保證信號系統正常工作；當系統線路上出現電涌過電壓、過電流時，SPD的電阻突變或持續下降為低阻抗，SPD立即在納秒級的時間內導通，將電涌能量通過SPD泄放入大地；當電涌過后，電涌保護器又迅速恢復為高阻狀態，從而不影響系統正常運行。
功能特點：
1、該產品采用二級復合型保護電路設計。
2、核心元件選用國際名牌產品，應用先進的生產工藝制造，質量可靠。
3、具有通流容量大、殘壓水平低、反應靈敏、性能穩定、插入損耗低等特點。
4、單路/8路/16路/24路可自由選擇，安裝更方便，不占空間。
產品應用和安裝位置：
歐姆雷盾（OMRDON）網絡信號防雷器適用于雷擊區域的LPZ2-3區域或更高界面，一般安裝于計算機網絡通信傳輸系統設備、網絡交換機、大型路由器等網絡設備信號輸入端。
技術參數：
名稱 | 單路網絡信號防雷器 | |
產品型號 | OMS-RJ45/4S | OMS-RJ45/8S |
貨號 | 800307 | 800308 |
SPD類別 | 復合型 | |
SPD功能 | 具有限壓、限流功能 | |
標稱工作電壓Un | 5V | |
標稱放電電流In（8/20μs） | 5KA | |
最大放電電流Imax（8/20μs） | 10KA | |
限制電壓Up | 15V | |
數據傳輸速率Vs | 100M bps | |
插入損耗Ae | ≤0.2dB | |
響應時間Ta | ≤1ns | |
接口形式 | RJ45 | |
接口數量 | 單路 | |
保護引腳 | 1/2、3/6, | 1～8 |
安裝方式 | 串聯 | |
過載故障模式 | SPD的限壓部分網絡側內部開路，線路不運行，但是設備仍受到開路保護 | |
工作環境 | 溫度-25～+65℃；濕度≤95%（25～30℃） | |
外殼保護等級 | IP20 | |
測試標準 | GB18802.1 -18802.21，IEC61643-21：2000 | |
防雷器安裝指導：
1、防雷器可以安裝在LPZ0-1區或直接串聯安裝在被保護設備（或系統）前端，安裝時離被保護的設備（或系統）越近越好。
2、防雷器的輸入端（IN）與信號線相連,輸出端（OUT）與被保護設備相連,不可以接反
3、防雷器的PE線必須要與防雷系統地嚴格的等電位連接，否則將影響工作性能。
4、該產品無需特別維護，安裝時盡量靠進設備端；當工作系統出現故障懷疑防雷器時，可拆除防雷器后再檢查，若還原到使用前的狀態后恢復正常，則應更換防雷器。
5、防雷器接地用盡可能最短的線連接。該防雷器接地采用端子接地方式，接地線必須與防雷地線（或被保護設備的外殼）相連。信號的屏蔽線可直接接到接地端子上。
6、該防雷器在不超過要求的條件下安裝是不需要長期維護的，只需系統例行維護；如在使用過程中，信號傳輸出現問題，換下防雷器后信號傳輸恢復正常，說明防雷器已經損壞，需維修或更換。
